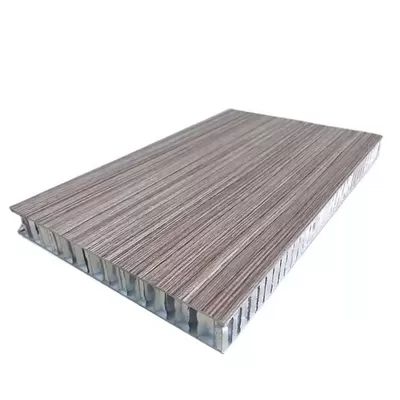

Description du produit
Le panneau nid d'abeille en aluminium est également un matériau composite qui peut être utilisé pour une grande variété d'applications allant de l'industrie des transports à l'architecture, et possède des propriétés fantastiques telles qu'une planéité extraordinaire, une grande variété de couleurs et une formabilité élevée.
L'âme en nid d'abeilles en aluminium du produit confère au panneau composite une grande rigidité et un poids extrêmement faible. L'Aluloyal® présente donc un avantage certain lorsqu'il s'agit de projets exigeant beaucoup de rigidité des matériaux - comme le revêtement de façade ou la toiture où ils seront exposés à une charge de vent extrêmement élevée, ou pour les grandes-toits autoportants.
Aluloyal® – le premier panneau léger qui est un lien pour la vie !
Panneau nid d'abeille en aluminium PROPRIÉTÉS
Contrairement aux panneaux composites en nid d'abeille conventionnels, les composants du système de panneaux en nid d'abeille en aluminium sont liés selon un processus continu. Le matériau ne devient pas cassant-dur, mais présente des propriétés résistantes et résilientes ainsi qu'une excellente résistance au pelage - la base d'une qualité de produit élevée. Les planificateurs, les architectes et les designers optent pour le panneau nid d'abeille en aluminium car il combine des propriétés mécaniques élevées - telles que la résistance à la traction des feuilles de couverture - avec des caractéristiques de traitement et esthétiques exceptionnelles.

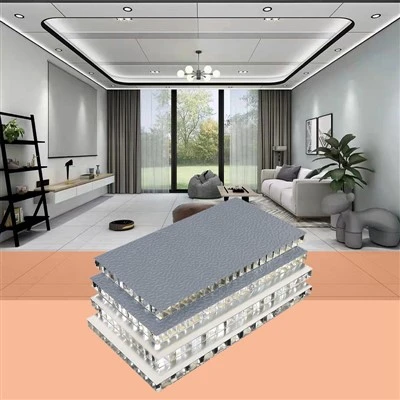

Grâce au processus de production continu, des panneaux de grande taille jusqu'à 9 m de longueur sont possibles avec une planéité extraordinaire. Le panneau en nid d'abeille en aluminium peut être facilement fabriqué avec des détails parfaits à l'aide d'outils ordinaires. Une grande variété d’applications est donc possible. C'est cette caractéristique qui fait véritablement du panneau nid d'abeille en aluminium le choix idéal – non seulement pour les applications extérieures telles que le revêtement de façade, la toiture, les balcons et les abris – mais également pour la décoration intérieure comme les plafonds créatifs.
En plus de son faible poids et de sa parfaite planéité, le panneau alvéolé en aluminium présente une excellente résistance aux intempéries. En ce qui concerne la finition des surfaces, seuls des systèmes de laquage de la plus haute qualité, offrant une résistance optimale aux intempéries et à la pollution industrielle, sont utilisés.
|
ÉPAISSEUR |
ENTITÉ |
6mm |
10mm |
15mm |
20mm |
25mm |
30mm |
|
Épaisseur de la feuille avant |
[mm] |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
|
Épaisseur de la feuille arrière |
[mm] |
0.5 |
0.5 |
1.0 |
1.0 |
1.0 |
1.0 |
|
Poids |
[kg/m²] |
4.7 |
5.0 |
6.7 |
7.0 |
7.3 |
7.6 |
SPÉCIFICATION:
Structure
H : épaisseur totale 30MM
d1 : épaisseur de la feuille avant Al 1 MM
d2 : épaisseur de la feuille arrière en Al 1 MM
Traitement de surface :
1. Peinture extérieure en aluminium KYNAR 500 fluorocarbonée, épaisseur supérieure ou égale à 40 Um, conforme à la spécification AAMA2605
2. structure de panneau en nid d'abeille en aluminium
(1).Feuille de parement en aluminium ASTMB209, spécification de l'association d'aluminium (3003-h24/3105-h24 pour les finitions peintes)(5005-h34 pour les finitions anodisées)
(2). feuilles de revêtement en aluminiumASTMB209, spécification de l'association d'aluminium (3003-h24/3105-h24 pour les finitions peintes)(5005-h34 pour les finitions anodisées)
(3) Matériau de base : structure en nid d'abeille en aluminium formant une cellule hexagonale une fois déployée.
Épaisseur d'A.cell : réglable selon l'exigence telle que 12mm 20mm ou 25mm.
B. Épaisseur de paroi 0,04 mm
C. Taille de l'unité: 1/4 pouces
D. La paroi cellulaire doit être perforée
(4) Adhésif : adhésif à deux - composants 100 % solide recommandé par le fabricant. Conçu spécifiquement pour le laminage de panneaux muraux.
A. L'adhésif doit produire une liaison semi-élastique résistante à la chaleur, au froid et à l'humidité.
B. Plage de température Applicable : -40 degrés à 80 degrés
GAMME DE PRODUITS
|
Couleurs standards blanc platine (~ RAL 9003) et finition laminée |
|
|
Épaisseur |
6 mm, 10 mm, 15 mm, 20 mm, 25 mm |
|
Largeur |
1250 millimètres, 1500 millimètres |
|
Longueur |
2 500 mm, 5 150 mm, 6 250 mm |
|
Épaisseur spéciale |
5,5 – 50 mm sur demande |
|
Largeur spéciale |
jusqu'à 1500 sur demande |
|
Longueur spéciale |
Sur demande |
|
Finition laquée sur un côté. |
|
|
Épaisseur |
6 mm, 10 mm, 15 mm, 20 mm, 25 mm |
|
Largeur |
1250 millimètres, 1500 millimètres |
|
Longueur |
2000 – 9000 millimètres |
|
Tolérances dimensionnelles |
||
|
Épaisseur |
±0,2 mm |
|
|
Largeur |
-0 / +4 mm |
|
|
Longueurs |
2000 – 4000 millimètres |
-0 / +4 mm |
|
Longueurs |
4001 – 9000 millimètres |
-0 / +6 mm |
DONNÉES TECHNIQUES
|
ÉPAISSEUR |
CODE |
UNITÉ |
6MM |
10MM |
15MM |
20MM |
25MM |
|
Feuille avant |
[mm] |
1.0 |
|||||
|
Feuille arrière |
[mm] |
0.5 |
0.5 |
1.0 |
1.0 |
1.0 |
|
|
Poids |
[kg/m²] |
4.7 |
5.0 |
6.7 |
7.0 |
7.3 |
|
|
PROPRIÉTÉS TECHNIQUES |
CODE |
UNITÉ |
6MM |
10MM |
15MM |
20MM |
25MM |
|
Module de section |
W |
[cm³/m] |
2.6 |
4.6 |
14 |
19 |
24 |
|
Rigidité |
E·J |
[kNcm²/m] |
7.100 |
21.900 |
75.500 |
138.900 |
221.600 |
|
Alliage de feuilles d'aluminium |
H22/H42 |
FR AW-3XXX/5XXX |
|||||
|
Etat des feuilles d'aluminium |
ASTM B209-04 |
FR AW-3XXX/5XXX |
|||||
|
Module d'élasticité |
[N/mm²] |
70.000 |
|||||
|
Résistance à la traction de l'aluminium |
[N/mm²] |
Rm Supérieur ou égal à 125 |
|||||
|
0,2 % de contrainte de preuve |
[N/mm²] |
Rp0,2 Supérieur ou égal à 80 |
|||||
|
Élongation |
[%] |
A50 Supérieur ou égal à 5 |
|||||
|
Expansion thermique linéaire |
2,4 mm/m à une différence de température de 100 ºC |
||||||
|
SURFACE |
CODE |
UNITÉ |
6MM |
10MM |
15MM |
20MM |
25MM |
|
Revêtement |
FINITION PVDF/FEVE/HDP/MOULIN |
||||||
|
Niveaux Gloos |
ASTM D523 |
[%] |
25-80 |
||||
|
Dureté du crayon |
ECCA-T4 |
HB-F |
|||||
|
PROPRIÉTÉS ACOUSTIQUES |
CODE |
UNITÉ |
6MM |
10MM |
15MM |
20MM |
25MM |
|
Facteur d'absorption acoustique |
s |
0.05-0.07 |
|||||
|
Indice d'isolation aux bruits aériens (selon ISO 717-1, ISO 140-3) |
21-25 |
||||||
|
PROPRIÉTÉS THERMIQUES |
CODE |
UNITÉ |
6MM |
10MM |
15MM |
20MM |
25MM |
|
Conductivité thermique (par rapport à l'épaisseur totale, y compris les feuilles de couverture) |
[W/mK] |
0.95 |
1.35 |
1.35 |
2.25 |
2.70 |
|
|
Résistance thermique |
[m²K/W] |
0.0063 |
0.0074 |
0.0084 |
0.0089 |
0.0093 |
|
|
Résistance à la température |
[ºC] |
-40 à +80 |
|||||
Charge de vent et tailles de panneaux autorisées
Les diagrammes indiquent la plage disponible d'épaisseurs de panneau et les longueurs de plage autorisées pour une largeur de panneau donnée (1 250 ou 1 500 mm), en fonction des charges appliquées.
Les schémas s'appliquent aux panneaux supportés sur quatre côtés (coins fixes). Les valeurs dimensionnelles pour d'autres systèmes sont disponibles sur demande.
PROCÉDÉ DE PANNEAU EN NID D'ABEILLE EN ALUMINIUM
|
|
|
|
|
|
|
Coupe |
Pliant |
Routage |
Pliage |
Bordures de panneaux |
|
|
|
|
|
|
|
Pressage |
Forage |
Jointage |
Collage |
Laquage |
|
Article |
Spécification et paramètre standard |
|
Spécification |
Épaisseur totale : 3,5,6,8,10, 12, 15, 20, 25,30 mm |
|
Largeur Inférieure ou égale à 1500 mm (Autre largeur peut être négociée) |
|
|
Longueur inférieure ou égale à 10 000 mm (une autre largeur peut être négociée) |
|
|
Panneau avant |
Matériau : Alliage d'aluminium de haute qualité (3003,5005, 5754, AA1100) |
|
Épaisseur supérieure ou égale à 1,0 mm (norme des panneaux de mur-rideau) ; Supérieur ou égal à 0,7 mm (non standard) |
|
|
Matériaux de base |
Matériau : Alliage d'aluminium de haute qualité (3003,5005, 5754) |
|
Panneau arrière |
Épaisseur supérieure ou égale à 0,7 mm (standard) ; Supérieur ou égal à 0,5 mm (standard) |
|
Liant |
Adhésif polyuréthane bicomposant-à haute température-durcissant à haute température membrane adhésive thermofusible. |
|
Traitement |
Revêtement au rouleau/oxydation anodisée/revêtement en poudre/revêtement PVDF |
|
Couleur |
Couleur unie, couleur métallique, bois, etc. |
|
Densité |
5,0-7,5 kg/m2 |
|
Performance ignifuge |
A2 (GB8624-2012) |
